| 绝缘子型式 | 交流普通型 | ||||
| 国家标准型号 | XP-45C-M | XP5-70C-M | XP5-70-M | XP-70-M | |

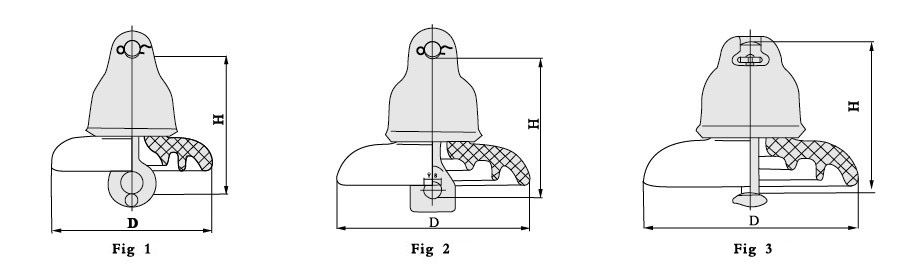

| 图号 | 1 | 2 | 3 | 3 | |
| 额定机电破坏负荷（kN） | 45 | 70 | |||
| 美国标准型号 | 52-1 | 52-2 | 52-2 | 52-3 | |
| 结构高度mm | 140 | 146 | 146 | 146 | |
| 公称盘径（mm） | 160 | 200 | 200 | 225 | |
| 最小爬电距离（mm） | 178 | 210 | 210 | 292 | |
| 机电联合强度（kN） | 45 | 70 | 70 | 70 | |
| 拉伸验证负荷（kN） | 22.5 | 35 | 35 | 35 | |
| 机械打击强度（Nm） | 5 | 6 | 6 | 6 | |
| 低频闪络电压 | 干（kV） | 60 | 65 | 65 | 80 |
| 湿（kV） | 30 | 35 | 35 | 50 | |
| 临界冲击闪络电压 | 正极性kV | 100 | 115 | 115 | 125 |
| 负极性kV | 100 | 115 | 115 | 130 | |
| 低频击穿电压（kV） | 80 | 90 | 90 | 110 | |
| 无线电干扰电压 | 对地试验电压（kV） | 7.5 | 10 | 10 | 10 |
| 1MHz最大无线电干扰电压μV | 50 | 50 | 50 | 50 | |
| 重量（kg） | 2.5 | 3.6 | 3.6 | 4.6 | |
| 执行标准 ANSI C29.2 | |||||
