| 绝缘子型式 | 交流普通型 | |||
| 国家标准型号 | XP5-70 | XP5-70C | XP-80 | |

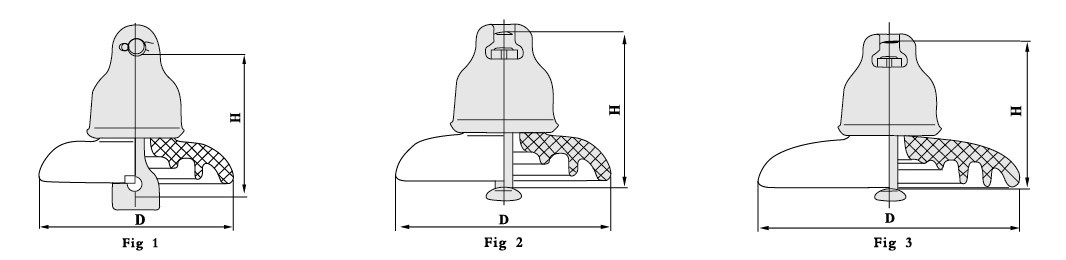

| 图号 | 2 | 1 | 3 | |
| 额定机电破坏负荷（kN） | 70 | 80 | ||
| 绝缘子等级 | U70BL | U70C | U80BM/L | |
| 公称结构高度（mm） | 146 | 146 | 140/146 | |
| 公称盘径（mm） | 200 | 200 | 255 | |
| 公称爬电距离（mm） | 210 | 210 | 295 | |
| 连接型式标记 | 16 | 16c | 160 | |
| 机电破坏负荷（kN） | 70 | 70 | 80 | |
| 例行拉伸负荷（kN） | 35 | 35 | 40 | |
| 工频耐受电压 | 干（kV） | 50 | 50 | 70 |
| 湿（kV） | 30 | 30 | 40 | |
| 雷电冲击耐受电压（kV） | 80 | 80 | 100 | |
| 工频击穿电压（kV） | 110 | 110 | 110 | |
| 无线电干扰电压 | 对地试验电压（kV） | 10 | 10 | 10 |
| 1MHz 最大无线电干扰电压（μV） | 50 | 50 | 50 | |
| 重量（kg） | 3.7 | 3.7 | 5.0 | |
| 执行标准 GB IEC AS BS IS | ||||
