| 绝缘子型式 | 交流钟罩型 | ||||
| 国家标准型号 | XHP-160 | XHP1-160 | XHP2-160 | XHP3-160 | |

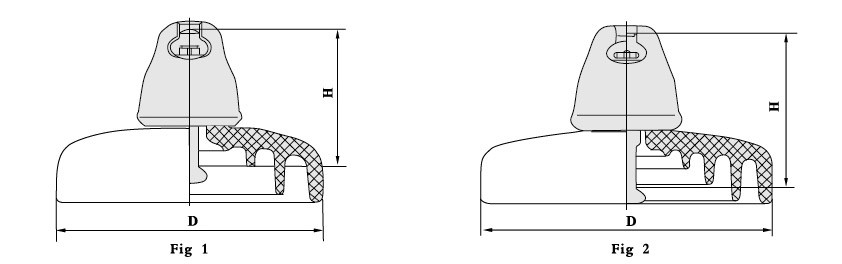

| 图号 | 1 | 1 | 2 | 2 | |
| 额定机电破坏负荷（kN） | 160 | ||||
| 绝缘子等级 | U160BMP | U160BSP | U160BLP | U160BLP | |
| 公称结构高度（mm） | 155 | 146 | 170 | 170 | |
| 公称盘径（mm） | 300/330 | 330 | 320/330 | 320 | |
| 公称爬电距离（mm） | 450 | 450 | 525 | 550 | |
| 连接型式标记 | 20 | 20 | 20 | 20 | |
| 机电破坏负荷（kN） | 160 | 160 | 160 | 160 | |
| 例行拉伸负荷（kN） | 80 | 80 | 80 | 80 | |
| 工频耐受电压 | 干（kV） | 80 | 80 | 90 | 90 |
| 湿（kV） | 45 | 45 | 55 | 55 | |
| 雷电冲击耐受电压（kV） | 120 | 120 | 135 | 135 | |
| 工频击穿电压（kV） | 130 | 130 | 130 | 130 | |
| 无线电干扰电压 | 对地试验电压（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大无线电干扰电压μV | 50 | 50 | 50 | 50 | |
| 重量（kg） | 10.3/10.5 | 10.4 | 11.5 | 12.5 | |
| 执行标准 GB IEC AS BS IS | |||||
